Graf ryzyka jest metodą oceny ryzyka zawodowego, w której występują cztery parametry:
Wielkość skutków zdarzenia (S), dla której stosujemy oznaczenia:
oznaczenie | charakterystyka |
S1 | Lekkie obrażenia lub dyskomfort |
S2 | Ciężkie obrażenia jednej lub większej liczby osób |
S3 | Śmierć jednej osoby |
S4 | Śmierć wielu osób |
Czas narażenia na ryzyko związane z zagrożeniem – ekspozycja (A), dla której stosujemy oznaczenia:
oznaczenie | charakterystyka |
A1 | Rzadkie do częstego |
A2 | Częste do stałego |
Możliwość ochrony przed zagrożeniem (G), dla której stosujemy oznaczenia:
oznaczenie | charakterystyka |
G1 | Efektywna przy spełnieniu pewnych warunków |
G2 | Niedająca prawie żadnych efektów |
Prawdopodobieństwa wystąpienia niepożądanego zdarzenia (W), dla którego stosujemy oznaczenia:
oznaczenie | charakterystyka |
W1 | Bardzo małe |
W2 | Małe |
W3 | Relatywnie duże |

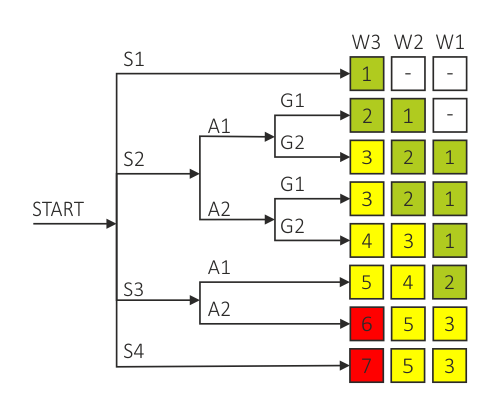

Po ustaleniu wszystkich parametrów określamy wartość ryzyka dla danego zagrożenia przy użyciu przedstawionego poniżej grafu:
gdzie:
- 1-2 – ryzyko małe,
- 3-5 – ryzyko średnie,
- 6-7 – ryzyko duże.
